📊 全球半导体材料产业深度报告
AI算力驱动下的行业变革与投资机遇
报告来源：PCB技术芯探公众号（2026年6月） 数据支持：SEMI、Prismark、Fortune Business Insights 整理日期：2026年6月8日
🎯 核心发现
💡 一句话总结
后摩尔时代，封装材料增速首次超越晶圆制造材料，AI算力驱动产业重心转移！
🔥 三个关键数字
| 数字 | 含义 |
|---|---|
| 732亿美元 | 2025年全球半导体材料市场规模（创历史新高） |
| +9.3% | 封装材料增速（五年新高，超越晶圆制造材料） |
| 156亿美元 | 中国大陆市场规模（全球第二，增速最快+12.5%） |
📈 第一章：市场全景——规模与结构
1.1 全球市场规模
2025年：732亿美元（+6.8%）
↓
2030年：940亿美元（CAGR 5.4%）
1.2 结构性分化：封装材料崛起

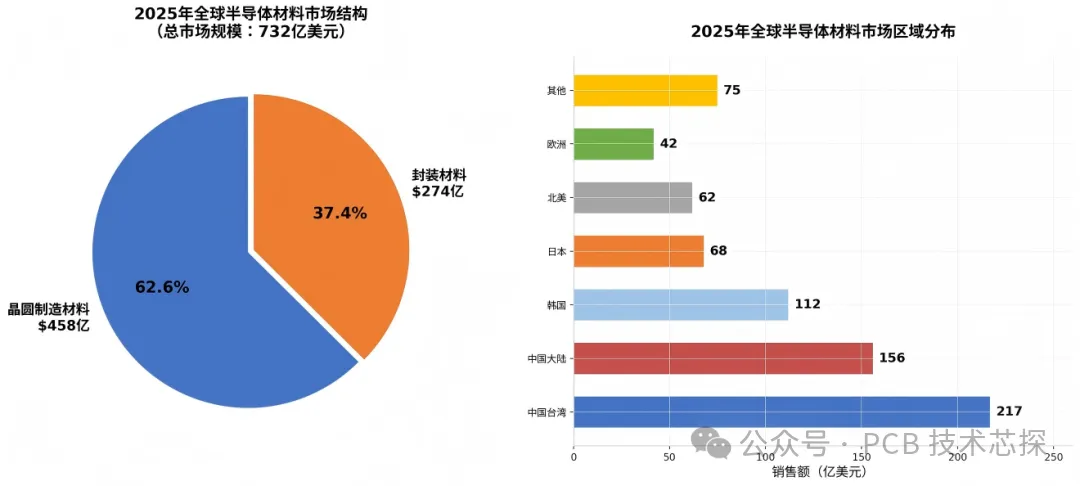

📊 图表解读： - 左侧饼图：晶圆制造材料占62.6%（458亿美元），封装材料占37.4%（274亿美元） - 右侧条形图：中国台湾217亿（第一），中国大陆156亿（第二，增速最快）
🔍 关键洞察：
封装材料增速（+9.3%）显著高于晶圆制造材料（+5.4%），标志着产业重心从"制程驱动"转向"封装驱动"。
1.3 区域格局：亚太主导
| 排名 | 地区 | 销售额 | 增速 | 特点 |
|---|---|---|---|---|
| 1 | 中国台湾 | 217亿 | +8.6% | 连续16年第一 |
| 2 | 中国大陆 | 156亿 | +12.5% | 增速最快 |
| 3 | 韩国 | 112亿 | +2.4% | 稳定增长 |
| 4 | 日本 | 68亿 | +2.3% | 技术领先 |
| 5 | 北美 | 62亿 | +10.7% | 强劲反弹 |
| 6 | 欧洲 | 42亿 | -6.0% | 唯一下滑 |
💡 投资启示：
中国大陆增速领先全球，国产替代加速，关注本土材料企业机会。
🚀 第二章：核心驱动力——AI算力与先进封装
2.1 后摩尔时代性能提升路径转变
传统路径：制程缩微（摩尔定律）
↓
新路径：封装集成（Chiplet、2.5D/3D、CoWoS）
2.2 先进封装市场爆发
| 指标 | 数据 |
|---|---|
| 2022年 | 441亿美元 |
| 2027年 | 781亿美元 |
| CAGR | 12% |
| 2027年渗透率 | 52% |
🔍 关键趋势： - 封装基板从传统BT树脂向ABF载板和玻璃基板升级 - 英特尔、三星、台积电计划2026-2030年实现玻璃基板商业化
🔬 第三章：玻璃基板——下一代封装材料
3.1 为什么是玻璃基板？
| 优势 | 具体指标 | 提升幅度 |
|---|---|---|
| 表面平整度 | 线宽/线距可低至2μm | 图案变形减少50% |
| 热膨胀系数 | 3-10ppm/°C | 与硅片高度兼容 |
| 介电性能 | 常数为硅的1/3 | 信号速率提升3.5倍 |
| 带宽密度 | - | 提高3倍 |
| 能耗 | - | 降低50% |
💡 一句话总结：
玻璃基板是延续半导体性能提升的关键材料革命！
3.2 三种基板材料性能对比

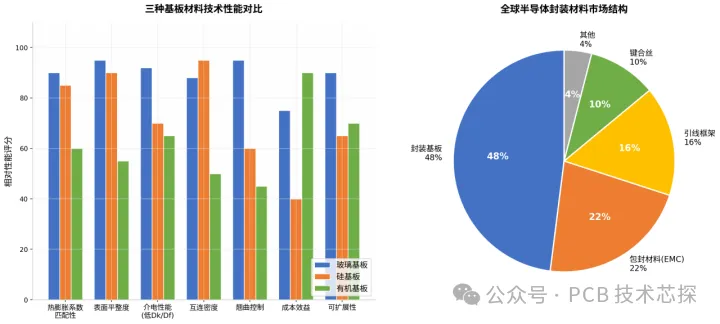

📊 图表解读： - 玻璃基板：在表面平整度、介电常数、阻抗控制方面表现最优 - 硅基板：互连密度最高，但成本效益最差 - 有机基板：成本效益最低，但表面平整度和介电性能较差
3.3 全球量产时间表
| 企业 | 量产计划 | 进展 |
|---|---|---|
| 英特尔 | 2026-2030年 | 2025年展示"厚芯"玻璃基板 |
| 三星电机 | 2026-2027年 | 2025年项目转入业务执行团队 |
| 台积电 | 进行中 | 已组建FOPLP专项团队 |
📈 市场预测： - 3年内全球渗透率：30% - 5年内全球渗透率：50% - 2031年市场规模：113亿美元
3.4 国内布局企业
✅ 沃格光电、兴森科技、深南电路等已完成样品开发
⚡ 第四章：覆铜板（CCL）——AI服务器驱动
4.1 产业链核心地位
- PCB核心基材，成本占PCB的30%以上
- 成本结构：铜箔（42.1%）、树脂（26.1%）、玻纤布（19.1%）
4.2 全球竞争格局
| 排名 | 企业 | 市场份额 |
|---|---|---|
| 1 | 建滔集团 | 14.4% |
| 2 | 生益科技 | 13.7% |
| 3 | 台光电子 | 13.2% |
💡 行业特点：前十大供应商占75%份额，高度集中
4.3 AI服务器驱动的材料升级
层数跃升：
普通服务器：8-16层
↓
高端AI服务器：20-30层
↓
超算：78层
材料等级演进：
| 等级 | Df范围 | 核心树脂 | 应用 |
|---|---|---|---|
| M6（低损耗） | 0.004 | PPO/碳氢树脂 | 5G基站、服务器 |
| M8（超低损耗） | 0.002 | PPO/碳氢树脂 | AI服务器 |
| M9（极低损耗） | 0.001-0.002 | 碳氢树脂/BMI | 高端AI服务器 |
4.4 三大核心原材料
1️⃣ 高频高速树脂
- 主流：PPO和碳氢树脂
- 国产突破：
- 圣泉集团PPO树脂打破垄断
- 东材科技M9级碳氢树脂通过英伟达认证
2️⃣ Low-DK电子玻纤布
- 升级路径：E玻璃 → NE玻璃 → Q玻璃/石英玻璃
- 关键点：Q布是M9级CCL必需材料，全球供给紧张
- 国内进展：宏和科技已小批量供货
3️⃣ 高端铜箔
- 类型：HVLP（超低轮廓）铜箔，AI服务器刚需
- 升级：HVLP4（当前）→ HVLP5（2026年）
- 供需缺口：全球缺口48%，价格涨幅超30%
4.5 国产替代龙头
🏆 生益科技：国内唯一通过英伟达认证并规模化供货的高频高速CCL厂家 - M8级PTFE CCL已用于GB300
📊 第五章：PCB产业——算力基础设施转型
5.1 市场规模

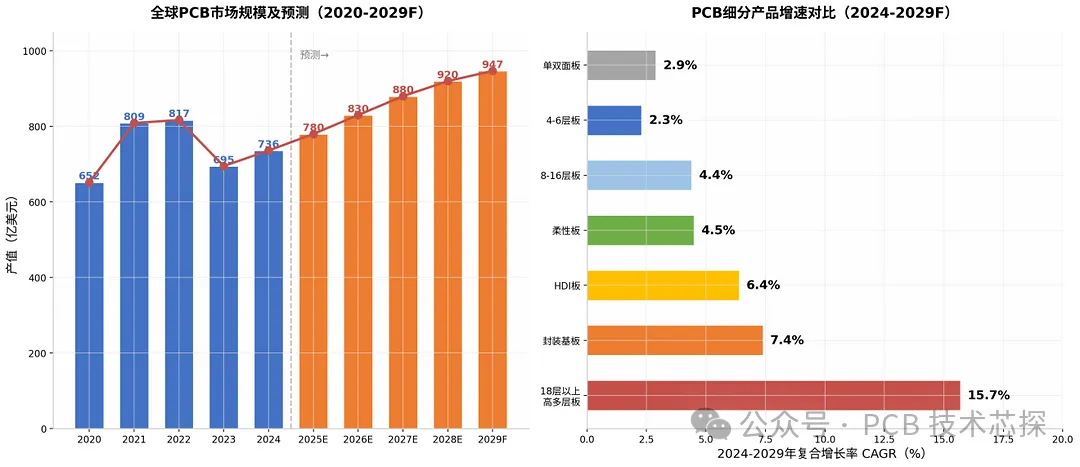

📊 图表解读： - 左侧：2023年短暂回调后，2024-2029年持续增长，2029年达947亿美元 - 右侧：18层以上高多层板CAGR 15.7%，远超其他产品
5.2 核心数据
| 指标 | 数据 |
|---|---|
| 2024年全球产值 | 735.65亿美元 |
| 2024-2029年CAGR | 5.2% |
| 最强增长引擎 | 服务器/数据存储（CAGR 11.6%） |
| AI专用PCB CAGR | 20.1% |
5.3 产品结构分化
| 产品类型 | 2024年增速 | 2025年预测 |
|---|---|---|
| 18层以上高多层板 | +40.3% | +85.5% |
5.4 AI服务器PCB价值跃升
- 价值量：AI服务器单机PCB价值量是传统服务器的5-10倍
- 典型案例：英伟达GB200 NVL72单机柜PCB价值量超7000美元
5.5 全球竞争格局
市场特征：低集中度，CR5约23%
技术高地：日本是全球最大高端PCB生产地区
中国企业突破： - 东山精密（全球第三） - 深南电路（全球第八） - 胜宏科技市值超2000亿元，绑定英伟达AI供应链
5.6 国产化目标
🎯 国家信创政策：2027年前实现AI服务器PCB国产化率70%
🧪 第六章：其他关键材料
6.1 硅基材料
半导体硅片
- 12英寸硅片占全球出货面积76.3%
- 全球前五大厂商占12英寸产能76%
- 国内12英寸硅片国产化率仅约8%
硅中介层
- 作用：2.5D封装核心载体
- 效果：信号带宽提升3-5倍，功耗降低40%
- 替代路径：
- 短期：硅中介层（主流）
- 中期：有机材料RDL中介层
- 长期：碳化硅中介层
6.2 ABF膜
- 作用：FC-BGA封装基板核心绝缘材料
- 垄断格局：日本味之素占全球95%以上份额
- 国产突破：
- 华正新材CBF膜：通过核心客户测试，切入华为昇腾供应链
- 天和防务"秦膜"：性能达到味之素对标水平
- 兴森科技：已实现ABF载板批量供货
6.3 PSPI（光敏聚酰亚胺）
- 作用：RDL介电绝缘层、应力缓冲层
- 市场爆发：2025年5.3亿美元 → 2034年46.6亿美元（CAGR 27.5%）
- 国产化：鼎龙股份已建成1000吨产能
6.4 光刻胶
- 2025年全球市场73.01亿美元
- 半导体光刻胶由日本企业绝对主导
- 国内市场份额不足5%
🇨🇳 第七章：中国市场——挑战与机遇
7.1 "大而不强"的现状
| 材料 | 国产化率 | 瓶颈 |
|---|---|---|
| 12英寸硅片 | ~8% | 逻辑/存储用正片自给率<3% |
| ABF膜 | <5% | 日本味之素垄断 |
| EUV光刻胶 | 极低 | 日本JSR垄断（全球90%份额） |
7.2 国产化加速驱动
✅ 地缘政治与供应链安全 ✅ "国货国用"政策（2026年起国产产品享20%价格扣除） ✅ 国家大基金二期投入
💰 第八章：投资建议与风险提示
8.1 高确定性增长领域
| 领域 | 代表企业 | 确定性 |
|---|---|---|
| 高频高速CCL产业链 | 生益科技、圣泉集团、东材科技 | ⭐⭐⭐⭐⭐ |
| 先进封装材料 | 德邦科技、鼎龙股份 | ⭐⭐⭐⭐⭐ |
| 玻璃基板产业链 | 沃格光电、兴森科技、深南电路 | ⭐⭐⭐⭐ |
| 半导体硅片 | 沪硅产业、立昂微 | ⭐⭐⭐⭐ |
| ABF膜国产替代 | 华正新材、天和防务 | ⭐⭐⭐⭐ |
8.2 主要风险
⚠️ 高端产能建设与需求波动的错配 ⚠️ 技术导入不及预期 ⚠️ 地缘政治风险 ⚠️ 高端材料国产化进度不确定性
8.3 核心结论
- AI算力是未来5年最核心增长引擎，持续重塑材料需求
- 封装材料增速首次超越晶圆制造材料，产业重心转移
- 玻璃基板是下一代封装基板的确定性方向，2026-2030年商业化
- 国产替代在ABF膜、PSPI、高端CCL等领域正迈向规模化量产
- "材料+设备+工艺"一体化能力成为核心竞争力
📚 附录：封装材料市场结构
市场结构： - 封装基板：48% - 封装材料(EMC)：22% - 引线框架：16% - 键合丝：10% - 其他：4%
📖 数据来源
- SEMI（国际半导体产业协会）
- Prismark
- Fortune Business Insights
- 各公司财报及行业研报
- PCB技术芯探公众号
⚠️ 免责声明：本报告仅供参考，不构成投资建议。投资有风险，入市需谨慎。
